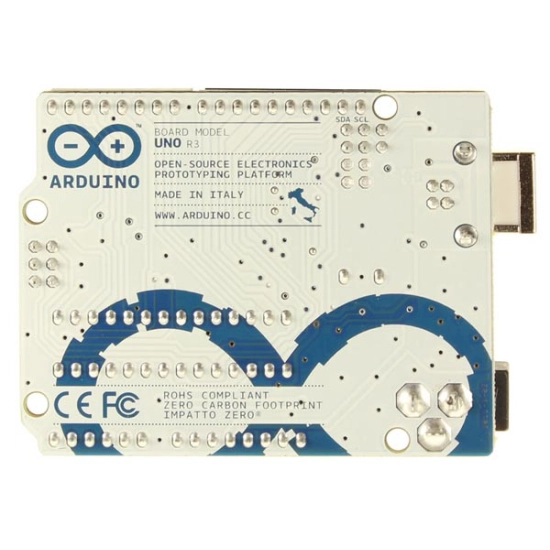

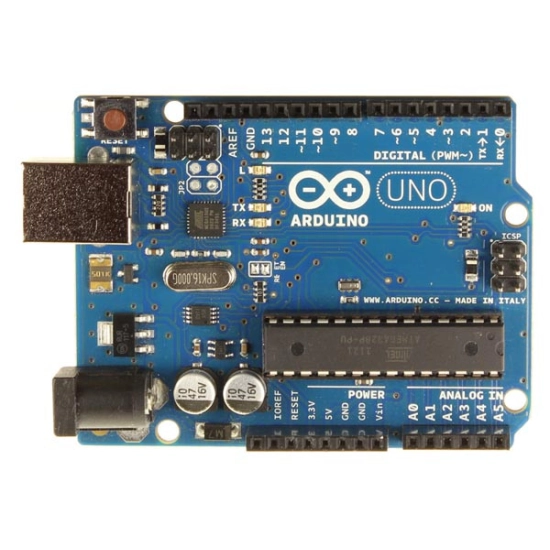

Razvojna ploča ARDUINO UNO Rev3, Atmega328, A000066

Opis

Arduino Uno je ploča mikrokontrolera bazirana na ATmega328.
Sadrži sve što je potrebno za podršku mikrokontroleru; jednostavno ga spojite na računalo pomoću USB kabela ili ga napajajte AC-to-DC adapterom ili baterijom da biste započeli.
Ima 14 digitalnih ulazno/izlaznih pinova (od kojih se 6 može koristiti kao PWM izlazi), 6 analognih ulaza, keramički rezonator od 16 MHz, USB priključak, utičnica za napajanje, ICSP zaglavlje i gumb za resetiranje.
Uno se razlikuje od svih prethodnih ploča po tome što ne koristi FTDI USB-to-serial upravljački čip. Umjesto toga, ima Atmega16U2 (Atmega8U2 do verzije R2) programiran kao USB-serijski pretvarač.
Revizija 2 Uno ploče ima otpornik koji vuče 8U2 HWB liniju na masu, što olakšava stavljanje u DFU način rada.
Revizija 3 ploče ima sljedeće nove značajke: 1.0 pinout: dodani SDA i SCL pinovi koji su blizu pina AREF i dva druga nova pina postavljena blizu RESET pina, IOREF koji omogućuju da se štitovi prilagode naponu dobivenom s ploče.
U budućnosti, štitovi će biti kompatibilni i s pločom koja koristi AVR, koja radi s 5V i s Arduino Due koja radi s 3,3V.
Drugi je nepovezani pin, koji je rezerviran za buduće svrhe.
Jači krug RESET.
Atmega 16U2 zamjenjuje 8U2.

inUnoin znači jedan na talijanskom i nazvan je u znak nadolazećeg izdanja Arduina 1.0.
Uno i verzija 1.0 bit će referentne verzije Arduina, idući naprijed.
Uno je posljednja u nizu USB Arduino ploča i referentni model za Arduino platformu

Značajke

Digitalni I/O pinovi: 14 (od kojih 6 osiguravaju PWM izlaz)
Pinovi analognog ulaza: 6
Sadrži: keramički rezonator od 16 MHz, USB priključak, utičnicu za napajanje, ICSP zaglavlje i gumb za resetiranje


Tehnički podaci

Napajanje: 6-20 V max. (adapter nije uključen)
Mikrokontroler: ATmega328
Digitalni I/O pinovi: 14 (od kojih 6 osiguravaju PWM izlaz)
DC struja po I/O pinu: 40 mA
DC struja za 3,3 V pin: 50 mA
Pinovi analognog ulaza: 6
Flash memorija: 32 kB (ATmega328) od čega 0,5 kB koristi bootloader
SRAM: 2 kB (ATmega328)
EEPROM: 1 kB (ATmega328)
Brzina takta: 16 MHz

Mikrokontroler: ATmega328
Radni napon: 5V
Ulazni napon (preporučeno): 7-12V
Ulazni napon (granični): 6-20V
Digitalni I/O pinovi: 14
PWM digitalni I/O pinovi: 6
Pinovi analognog ulaza: 6
DC struja po I/O Pin-u: 40 mA
DC struja za 3,3V Pin: 50 mA
Flash memorija: 32 KB
Flash memorija za Bootloader: 0,5 KB
SRAM: 2 KB
EEPROM: 1 KB
Brzina takta: 16 MHz
Duljina: 68,6 mm
Širina: 53,4 mm
