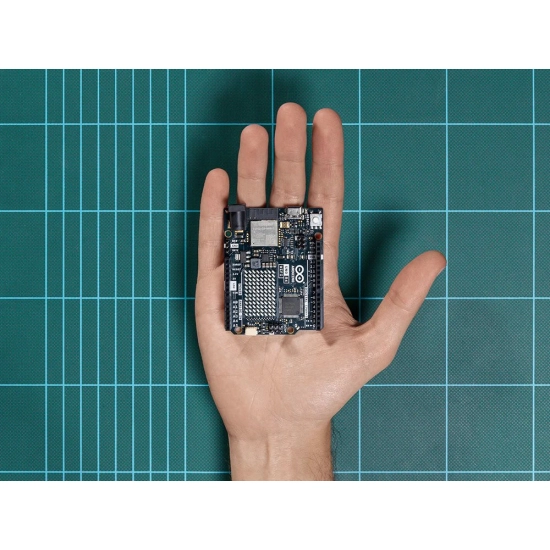

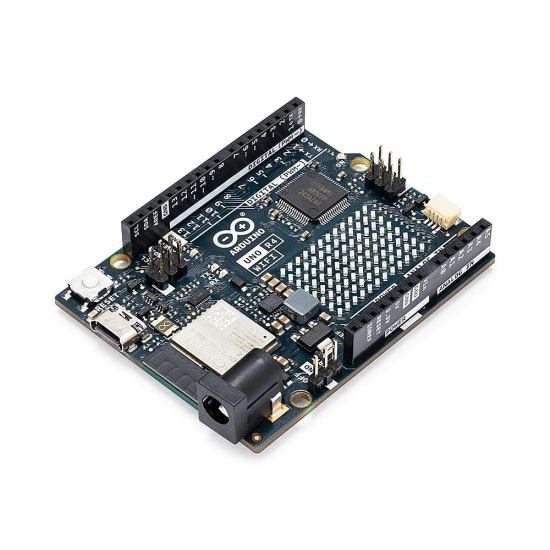

Razvojna ploča ARDUINO UNO Rev4 WiFi, ABX00087

Opis

Opis

Arduino UNO R4 WiFi kombinira procesorsku snagu i uzbudljive nove periferije RA4M1 mikrokontrolera iz Renesasa sa snagom bežičnog povezivanja ESP32-S3 iz Espressifa.
Povrh toga, UNO R4 WiFi nudi ugrađenu 12x8 LED matricu, Qwiic konektor, VRTC i OFF pin, pokrivajući sve potencijalne potrebe koje će proizvođači imati za svoj sljedeći projekt.

Uz UNO R4 WiFi, možete jednostavno nadograditi svoj projekt i dodati bežičnu vezu kako biste proširili doseg svoje trenutne postavke.
Ako je ovo vaš prvi projekt, ova ploča ima sve što vam je potrebno da potaknete svoju kreativnost.

Istražimo što UNO R4 WiFi nudi:

Hardverska kompatibilnost s faktorom forme UNO: UNO R4 WiFi održava isti faktor forme, pinout i radni napon od 5 V kao i njegov prethodnik, UNO R3, osiguravajući besprijekoran prijelaz za postojeće štitove i projekte.
Proširena memorija i brži takt: UNO R4 WiFi može se pohvaliti povećanom memorijom i većom brzinom takta, što omogućuje preciznije izračune i jednostavno rukovanje složenim projektima.
Dodatni ugrađeni periferni uređaji: UNO R4 WiFi predstavlja niz ugrađenih perifernih uređaja, uključujući 12-bitni DAC, CAN BUS i OP AMP, pružajući proširene mogućnosti i fleksibilnost dizajna.
Proširena tolerancija od 24 V: UNO R4 WiFi podržava širi raspon ulaznog napona, što omogućuje besprijekornu integraciju s motorima, LED trakama i drugim aktuatorima koji koriste jedan izvor napajanja.
HID podrška: S ugrađenom HID podrškom, UNO R4 WiFi može simulirati miša ili tipkovnicu kada je spojen na računalo putem USB-a, što olakšava slanje pritisaka na tipke i pokreta mišem.
Wi-Fi® i Bluetooth®: UNO R4 WiFi ima ESP32-S3 modul, omogućujući proizvođačima da svojim projektima dodaju bežičnu vezu. U kombinaciji s Arduino IoT Cloudom, proizvođači mogu daljinski nadzirati i kontrolirati svoje projekte.
Qwiic konektor: UNO R4 WiFi ima Qwiic I2C konektor, koji omogućuje jednostavno povezivanje s čvorovima iz opsežnog Qwiic ekosustava. Adapterski kabeli također omogućuju kompatibilnost sa senzorima i aktuatorima na temelju drugih konektora.
Podrška za RTC s baterijskim napajanjem: UNO R4 WiFi uključuje dodatne pinove, uključujući inOFFin pin za isključivanje ploče i inVRTCin pin za održavanje unutarnjeg sata stvarnog vremena uključenim i uključenim.

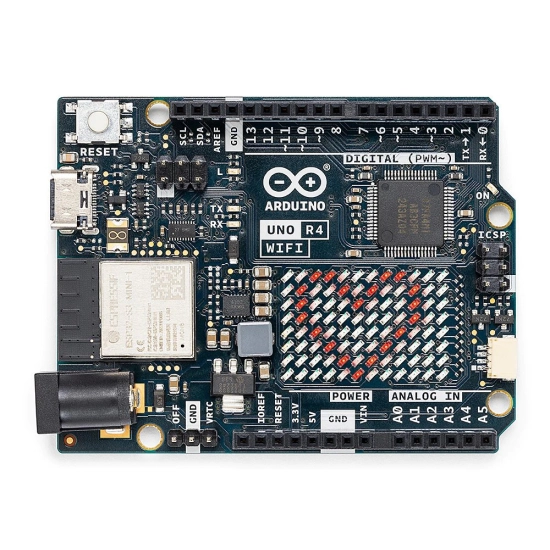

LED matrica: UNO R4 WiFi uključuje svijetlu 12x8 crvenu LED matricu, idealnu za kreativne projekte s animacijama ili iscrtavanjem podataka senzora, eliminirajući potrebu za dodatnim hardverom.
Dijagnostika za pogreške tijekom izvođenja: UNO R4 WiFi uključuje mehanizam za otkrivanje pogrešaka koji detektira padove izvođenja i daje detaljna objašnjenja i savjete o retku koda koji uzrokuje pad.

Sa svim ovim značajkama upakiranim u dobro poznati faktor UNO forme, sada je savršeno vrijeme da nadogradite svoj projekt ili krenete na svoje putovanje u stvaranju.
UNO R4 WiFi nudi neusporedivu svestranost i mogućnosti za proizvođače svih razina.

Značajke
R7FA4M1AB3CFM#AA0, koji se u ovoj podatkovnoj tablici često naziva RA4M1, glavni je MCU na UNO R4 WiFi,
spojen na sve zaglavlja pinova na ploči kao i na sve komunikacijske sabirnice.

Pregled
48 MHz Arm® Cortex®-M4 mikroprocesor s jedinicom s pomičnim zarezom (FPU)
5 V radni napon
Sat u stvarnom vremenu (RTC)
Jedinica za zaštitu memorije (MPU)
Digitalno-analogni pretvarač (DAC)
Memorija
Flash memorija od 256 kB
32 kB SRAM
8 kB podatkovna memorija (EEPROM)

Periferije
Kapacitivna jedinica za senzor dodira (CTSU)
USB 2.0 modul pune brzine (USBFS)
14-bitni ADC
Do 12-bitni DAC
Operacijsko pojačalo (OPAMP)

Vlast
Radni napon za RA4M1 je 5 V
Preporučeni ulazni napon (VIN) je 6-24 V
Bačvasti priključak spojen na VIN pin (6-24 V)
Napajanje preko USB-C® na 5 V

Komunikacija
1x UART (pin D0, D1)
1x SPI (pin D10-D13, ICSP zaglavlje)
1x I2C (pin A4, A5, SDA, SCL)
1x CAN (pin D4, D5, potreban je vanjski primopredajnik)
Pogledajte potpunu podatkovnu tablicu za R7FA4M1AB3CFM#AA0 na poveznici ispod:
R7FA4M1AB3CFM#AA0 podatkovna tablica
ESP32-S3-MINI-1-N8 je sekundarni MCU s ugrađenom antenom za Wi-Fi® & Bluetooth® povezivanje. Ovaj
modul radi na 3,3 V i komunicira s RA4M1 pomoću prevoditelja logičke razine (TXB0108DQSR).

Pregled
Xtensa® dvojezgreni 32-bitni LX7 mikroprocesor
3,3 V radni napon
Kristalni oscilator od 40 MHz

Wi-Fi®
Wi-Fi® podrška sa standardom 802.11 b/g/n (Wi-Fi® 4)
Brzina prijenosa do 150 Mbps
Pojas od 2,4 GHz
Bluetooth®
Bluetooth® 5
Pogledajte punu podatkovnu tablicu za E
