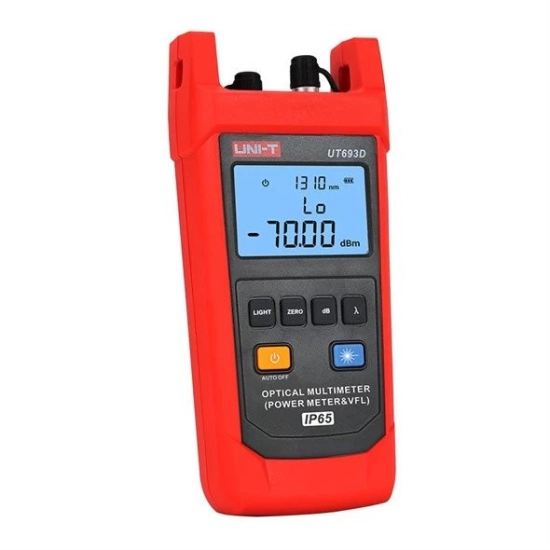

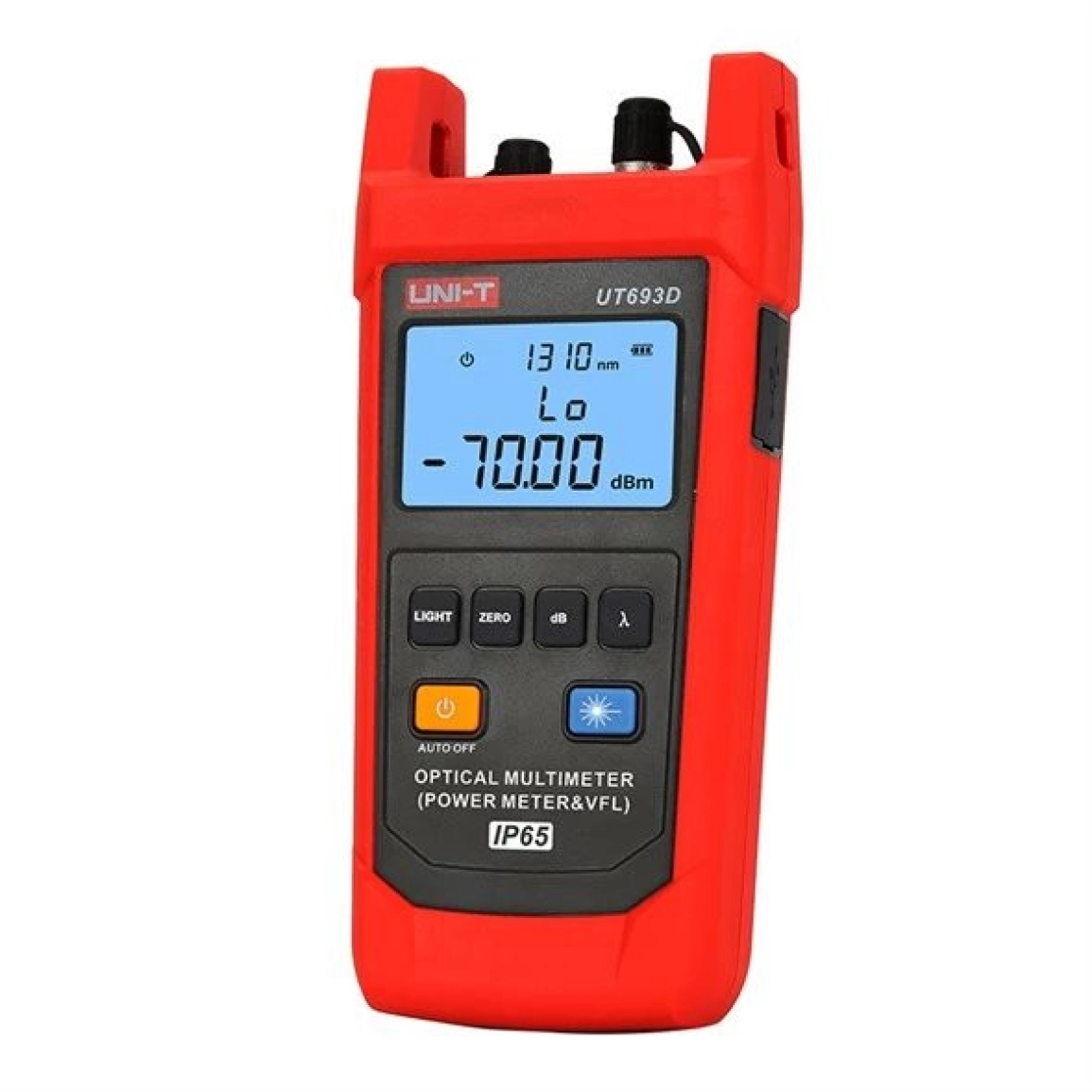

Tester za kabele, optičke UT-693D, Uni-trend

Opis

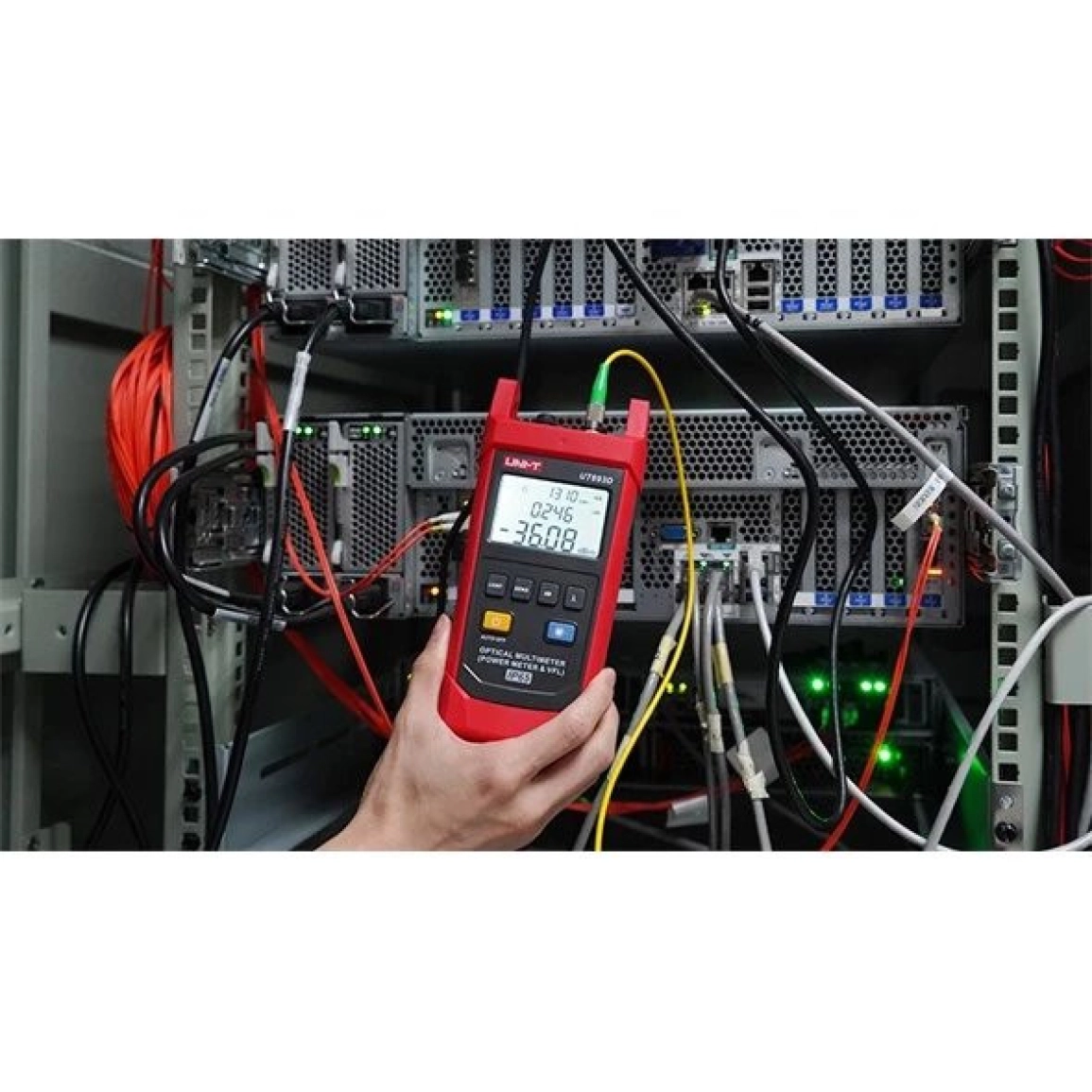

Tester za optičke kabele UT693D prikladan je za izgradnju i održavanje trasa optičkih kabela, za proizvodnju, instalaciju, rad i održavanje optičkih prijenosnih sustava, za procjenu optičke opreme u optičkom inženjerstvu, laboratorijima, proizvodnim pogonima. UT693D ručni tester optičke energije koristi se za mjerenje apsolutne optičke energije ili relativnog gubitka optičke energije u duljini optičke žice. Dizajnirane su da izdrže pad s visine od 2 m i IP65 su otporne na prašinu/vodu za vanjsku upotrebu. Osim toga, ima zaslon s pozadinskim osvjetljenjem, automatsko gašenje nakon 10 minuta neaktivnosti. Za razliku od sličnih testera UT692D i UT692G, može otkriti oštećenje optičkog vlakna do udaljenosti od 8 do 10 km.


Parametri proizvoda:

- mjerenje optičke snage snopa u valnim duljinama u rasponu od 800 do 1700 nm
- raspon mjerenja snage - 70 do + 10dBm
- linearno mjerenje u mW i nelinearno u dBm
- zaslon s pozadinskim osvjetljenjem
- napaja se s 3 x 1,5V/AA baterije više od 60 sati


Tehnički parametri:

- tip detektora: InGaAs
- raspon mjerenja optičke snage: -70 do +10dBm
- mjerenja na unaprijed postavljenim i kalibriranim valnim duljinama: 850, 980, 1300, 1310, 1490, 1550, 1625, 1650 (nm)

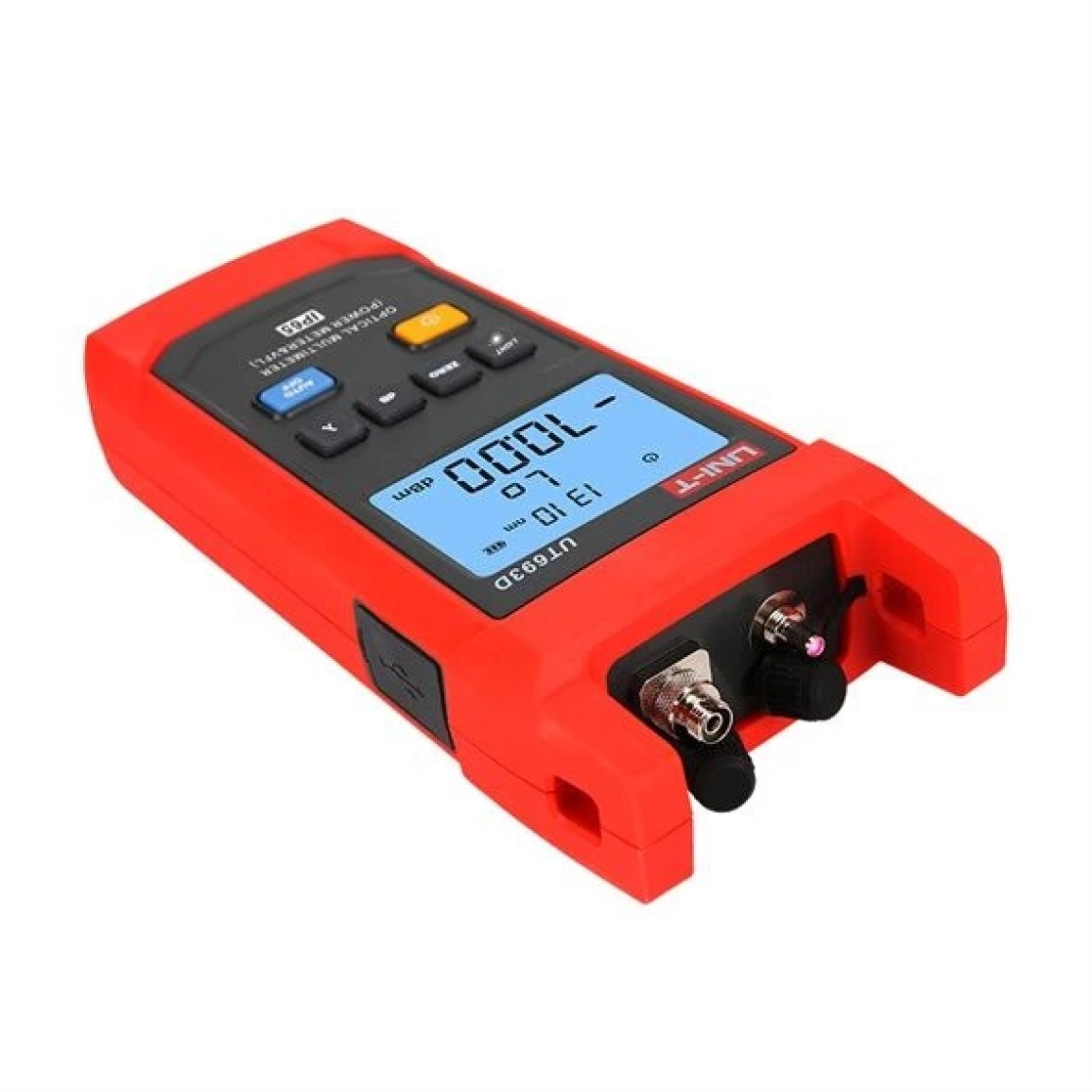

- ulazni konektor: univerzalni konektor FC/SC/ST (FC kao standard)
- pogreška mjerenja: ±5%
- razlučivost prikaza: linearna: 0,1%; logaritamski: 0,01 dBm

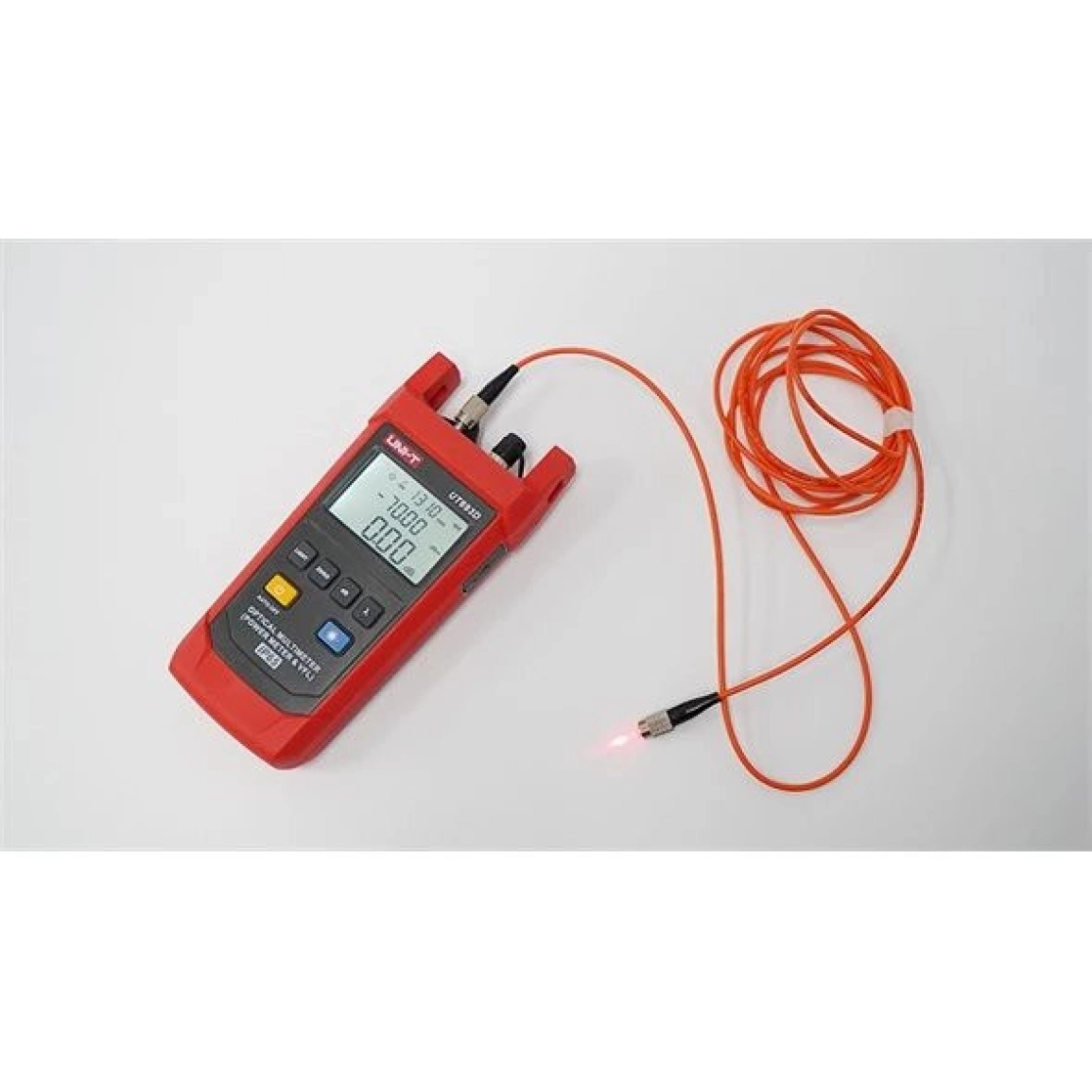

- mjerenje deflokacije vlakana signalom: 10mW (650 nm ± 10 nm)
- mjerljiva duljina optičkog vlakna: oko 8 ~ 10 km
- modulacija snopa: impulsna/kontinuirana bez modulacije
- izlazni konektor: FC/SC/ST
- automatsko isključivanje nakon: 10 min
- indikacija prazne baterije: na 3,3V
- automatsko isključivanje: kada napon padne na 3V
- napajanje: 3x 1.5V/AA baterije
- težina: 300 g
- dimenzije: 189 x 87 x 45 mm
